手動でプリントヘッド位置を調整する

参考

• 手動プリントヘッド位置調整を行う前に、自動プリントヘッド位置調整を行ってください。自動ヘッド位置調整については、「プリントヘッド位置を調整する」を参照してください。
• 手動プリントヘッド位置調整には、印刷する用紙と同じ種類の用紙を使用することをお勧めします。

用意するもの：

A4またはレターサイズの用紙の場合：2枚

A2または17 x 22サイズの用紙の場合：1枚

1. 電源が入っていることを確認する

2. ホーム画面から［メンテナンス］を選び、OKボタンを押す

   • 液晶モニター画面と操作パネルの使いかた

   ［メンテナンス］画面が表示されます。

3. ［ヘッド位置調整］を選び、OKボタンを押す



   ［ヘッド位置調整］画面が表示されます。

4. ［手動］を選び、OKボタンを押す



   確認画面が表示されます。

5. ［はい］を選び、OKボタンを押す

   参考

   • 自動プリントヘッド位置調整を行っていない場合は、メッセージが表示されるので、［はい］を選び、OKボタンを押して自動プリントヘッド位置調整を行ってください。

   用紙設定の画面が表示されます。

   使用する用紙に合わせて［用紙サイズ］と［用紙種類］を設定し、［設定］を選んでOKボタンを押します。



6. メッセージで指定された給紙箇所に、用意した用紙をセットする

   給紙箇所が手差しトレイの場合は、1枚ずつセットします。

7. 排紙トレイをゆっくり手前に開く

   補助トレイを開いて排紙サポートを引き出します。

8. OKボタンを押す

   プリントヘッド位置調整パターンが印刷されます。

9. ［パターンは、正常に印刷されましたか？］のメッセージが表示されたら、正常に印刷されていることを確認し、［はい］を選び、OKボタンを押す

10. メッセージを確認し、OKボタンを押す

    ヘッド位置の調整値を入力する画面が表示されます。



11. プリントヘッド位置調整パターンを見て、各列の中から線がまっすぐなパターンの番号を選ぶ

    設定する列を選んでOKボタンを押し、パターン番号を設定してOKボタンを押します。

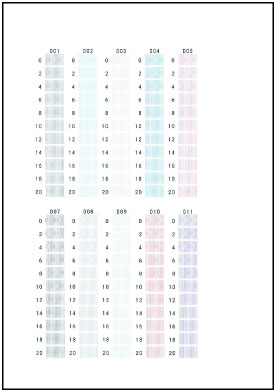

    ※以下はA4サイズ1枚目の印刷例です。



    参考

    • 調整パターンを見て、一番縦線のゆがみの少ないパターンを選びます。



      A：線がまっすぐな例

      B：線がずれている例

12. 同様の操作を繰り返し、すべての列のパターン番号を設定後、［OK］を選んでOKボタンを押す

    メッセージが表示された場合は、メッセージに従って作業を進めます。

13. ヘッド位置調整終了のメッセージが表示されたら、OKボタンを押す
